分光密度儀在印刷密度標準測量的應用

分光密度儀在油墨印刷、造紙、涂料、科研、質量檢測及實驗室等領域具有廣泛應用，能夠精準測量多種密度指標。以下以三恩時YD系列分光密度儀為例，詳細介紹其可測量的密度指標及測量方法。

一、密度測量

用途：

測量油墨的密度，適用于青色、黃色、品紅色、黑色等印刷色。

對于四色油墨，指定C、M、Y、K的密度值；對于專色油墨，測量特定波長的光譜密度值。

測量方法：

1.設置測量條件。

2.按密度基準白設置，測量紙張色塊。

3.選擇“密度”功能。

4.設置密度顏色（自動或?qū)Ｉ龋?/p>

5.測量樣品。

6.查看測量數據。

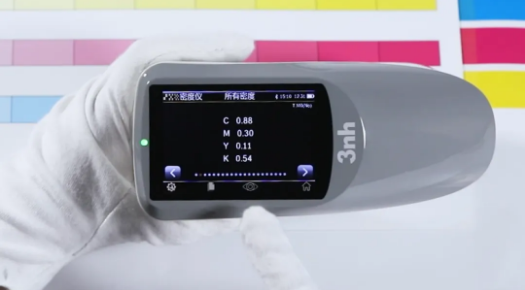

二、所有密度測量

用途：

顯示在指定密度狀態下測量樣品的所有（C、M、Y、K）密度值。

可進一步顯示光譜曲線最大密度波長的密度值。

測量方法：

與密度測量類似，但在選擇功能時選擇“所有密度”，并設置顏色為CMYK或CMYK+專色。

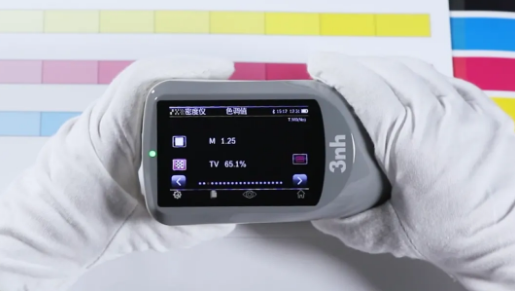

三、色調值測量

用途：

也稱網點面積，是指在單位面積上群集的所有網點面積之和與總面積的比值，反映了油墨的覆蓋程度。

可以使用默里-戴維斯系數、優爾-尼爾森系數和SCTV（ISO 20654）方法計算結果。

測量方法：

1.選擇“色調值”功能。

2.設置密度顏色。

3.測量紙張。

4.測量實地色塊。

5.測量與實地相應的色調色塊。

6.查看色調值數據。

7.可繼續測量其他色調色塊或更換實地色塊。

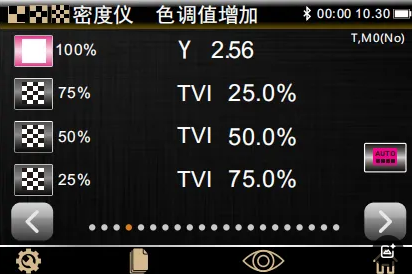

四、色調值增加測量（網點增大）

用途：

此功能也稱網點增大，是指色調色塊的實際網點面積與印刷樣板上對應的網點面積之間的差值。

樣板色調百分比通過TVI功能設置進行配置（1至3個色塊）

測量方法：

1.選擇“色調值增加”功能。

2.選擇色彩選項。

3.測量紙張。

4.測量實地色塊。

5.測量與實地相應的色調色塊。

6.查看色調值增加數。

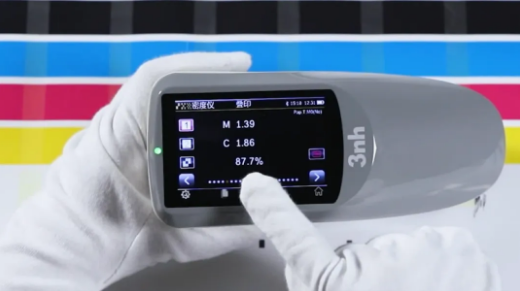

五、疊印測量

用途：

此功能是度量油墨疊印程度的物理量。其數值越高，疊印效果越好。

疊印界面顯示實地油墨密度和疊印值。此功能規定了先印油墨、第二印油墨和疊印測量。

疊印值有三種計算方式可以選擇：Preucil（普魯西爾）一一默認、Brunner（布魯納）、Ritz（里茨），可通過設置進行調整。

測量方法：

1.選擇“疊印”功能。

2.測量紙張。

3.測量先印油墨色塊。

4.測量第二印油墨色塊。

5.測量疊印色塊。

6.查看數據。

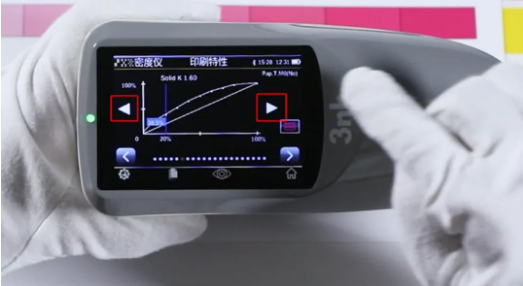

六、印刷特性測量

用途：

此功能繪制了一系列針對步進式梯尺目標的色調值測量結果。從測量實地油墨開始，然后圖表將自動引導用戶通過每個定義的步驟。

點擊圖表兩邊的箭頭，可以重新進入先前的測量，以便重新測量或查看結果。

測量方法：

1.選擇“印刷特性”功能。

2.選擇色彩選項。

3.測量紙張。

4.測量100%實地色塊。

5.按順序測量其他色塊。

6.查看并瀏覽所有步驟的數據。

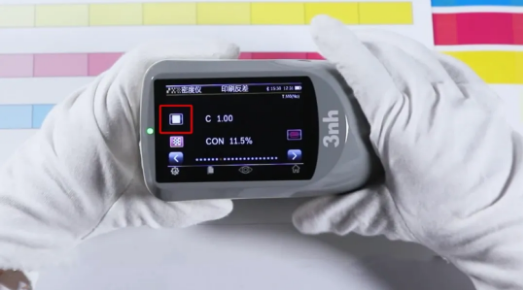

七、印刷反差測量

用途：

此功能用于控制圖像中調至暗調的指標，可確定打樣和印刷標準給墨量。

此值是圖像的實地密度與圖像中調至暗調的某點網點積分密度的差值同實地密度的比值。

測量方法：

1.選擇“印刷反差”功能。

2.選擇顏色選項。

3.測量紙張。

4.測量實地色塊。

5.測量與實地相應的色調色塊。

6.查看數據。

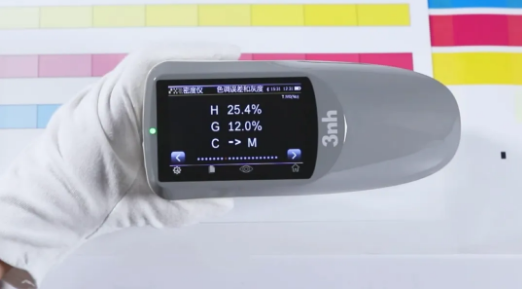

八、色調誤差和灰度測量

用途：

色調誤差是由于油墨的顏色不純，使得對光譜的選擇吸收不良，產生不應有密度，從而造成的。

灰度是油墨中含有非彩色的成分讓它看上去不那么飽和。色調誤差和灰度用來檢查整個印刷作業中的色彩一致性。

色調誤差、灰度值與顏色偏差方向一起顯示。

測量方法：

1.選擇“色調誤差和灰度”功能。

2.測量紙張。

3.測量實地色塊。

4.查看色調誤差和灰度數據。

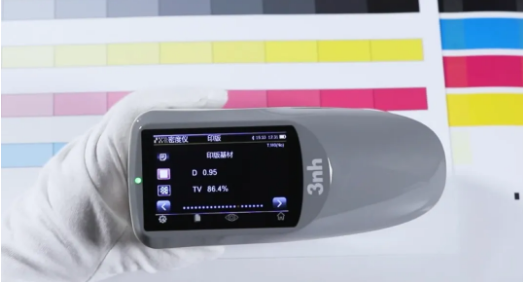

九、印版測量

用途：

確定印版上色調或半色調色塊的網點面積。

測量方法：

1.選擇“印版”功能。

2.測量印版基材。

3.測量實地色塊。

4.測量與實地相應的色調色塊。

5.查看數據。
